■特點

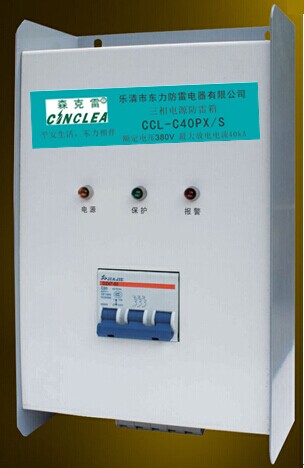

CCL-PX普及型電源防雷箱，免維護的先進設計，具有告警指示功能，可抗連續雷擊能力，而不需要在回路上串接熔斷器或空氣開關。
■應用范圍
廣泛應用于交流47～63HZ的各種交流供電系統，能滿足用電設備末端保護要求,如民用住宅,智能建筑及實驗等場所。
■安裝方法
●安裝前必須切斷電源，嚴禁帶電操作。
●防雷箱應安裝在室內（壁掛式），并接在設備前端的電源線上
●防雷箱連接線選擇與電源線路相應的線徑連接，接地線應遵循短、直、粗的原則。
●安裝時請根據安裝示意圖所示連接，其中L（L1、L2、L3）為相線，N為零線，PE為地線，切勿錯接。
■技術參數
名 稱 |
型 號 |
標稱放電電流In(kA, 8/20) |
最大放電電流Imax(kA,8/20) |
電壓保護水平Up(kV) |
最高持續運行電壓Uc(V～) |
引入電源線截面積(mm2) |
接地 |
外型尺寸(mm) |
|
精密型電源防雷 |
CCL-C40PX/D |
20 |
40 |
≤1.5～3.5 |
275～440 |
≥6 |
≥16 |
單相/三相 |
|
CCL-B60PX/D |
30 |
60 |
≤2.0～3.8 |
275～440 |
≥6 |
≥16 | ||
|
CCL-B80PX/D |
40 |
80 |
≤2.2～4.0 |
275～440 |
≥16 |
≥25 |
■接線圖
